應用于：打氣筒、酒瓶蓋、化妝瓶、奶瓶、洗發水瓶、香水瓶、塑膠管、保溫杯、容器管、藍牙圓形音箱、玻璃膠管等包裝容器行業中。

設備功能與效益

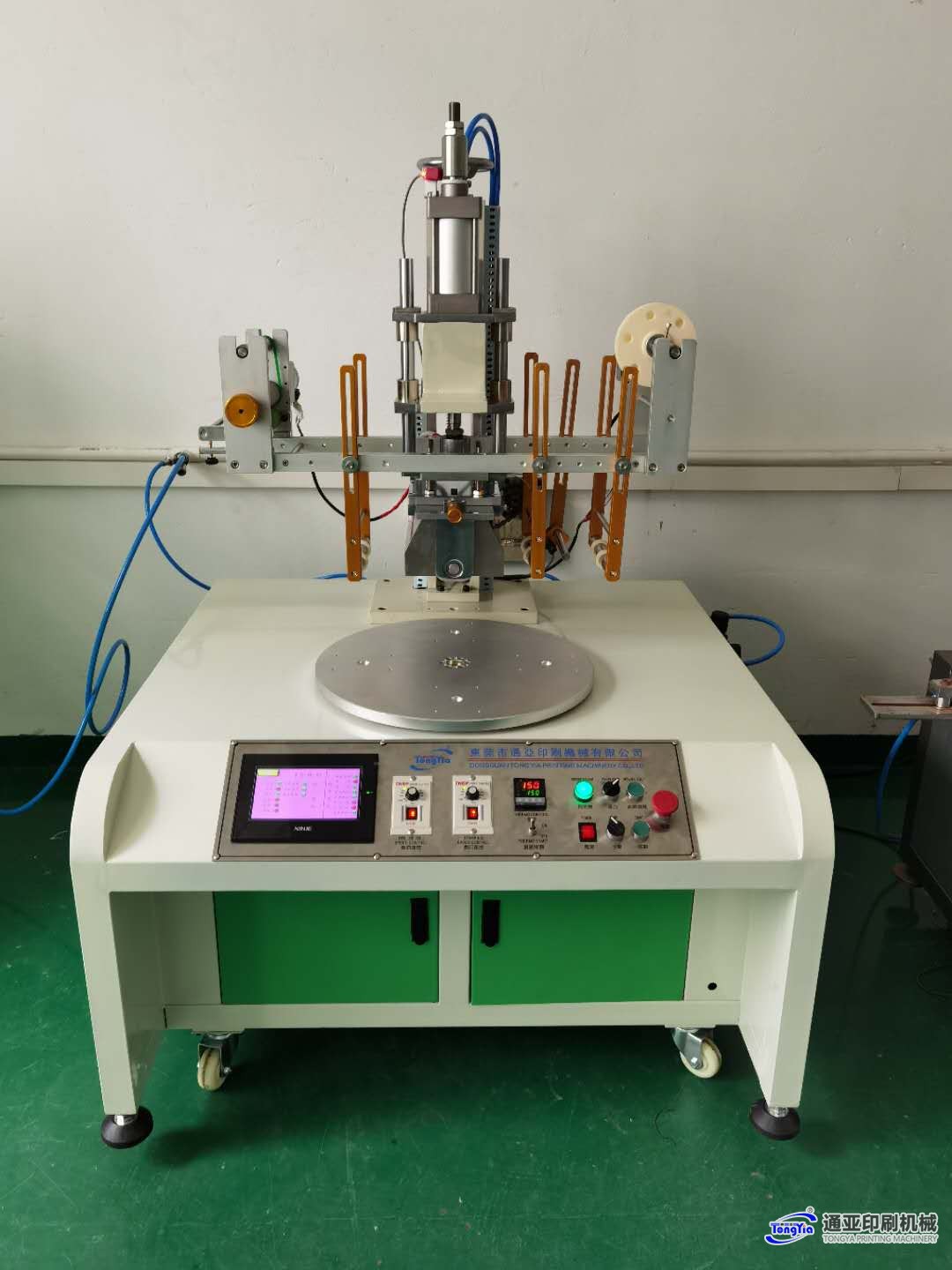

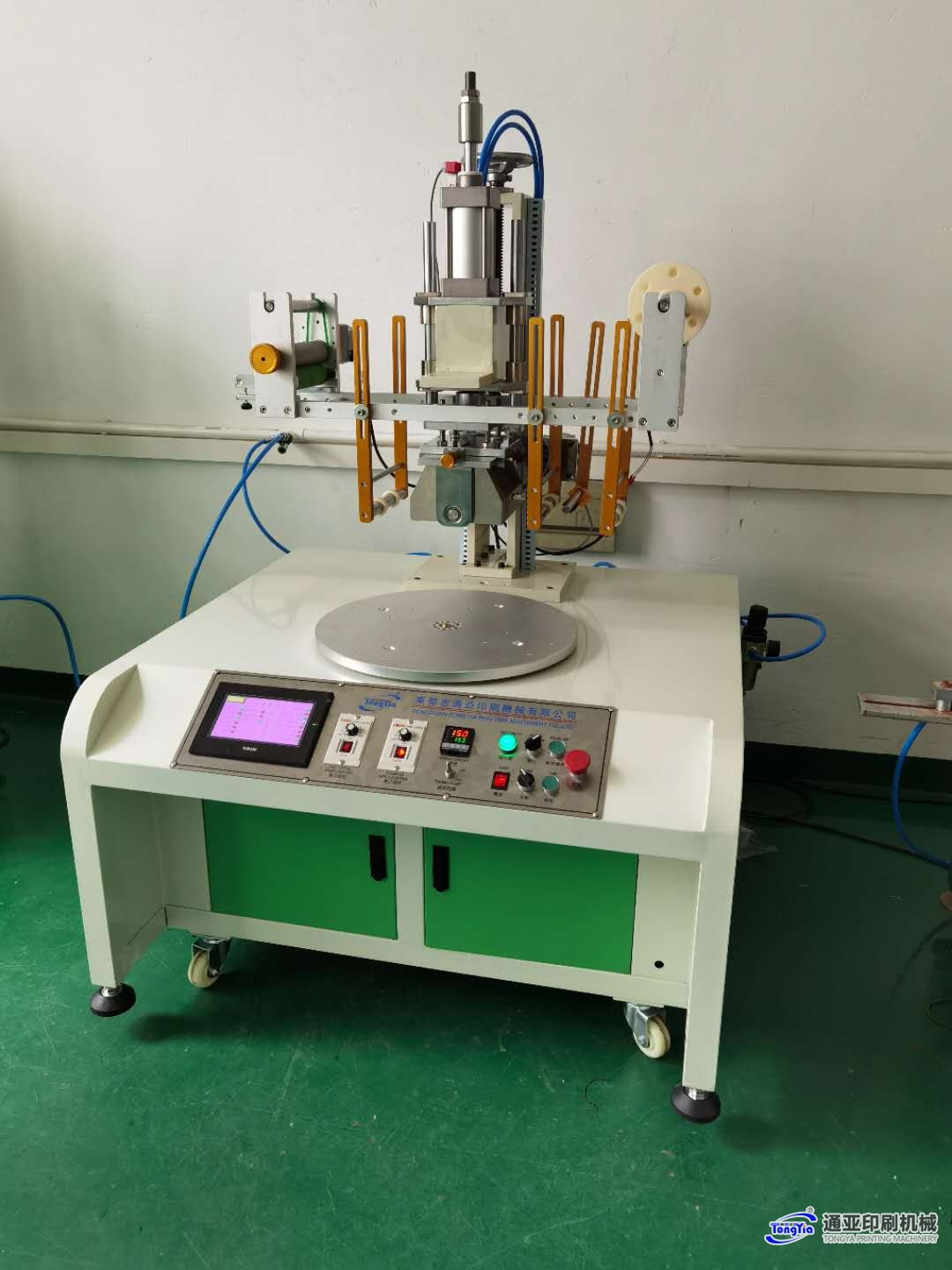

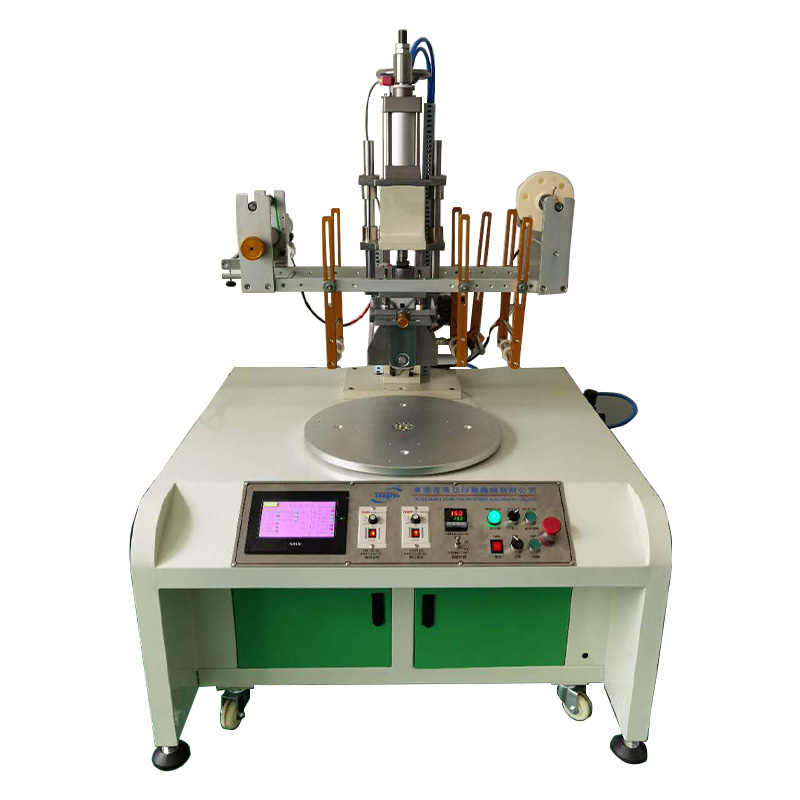

TYH-150M4C自動四工位圓面燙金機是圓形產品自動生產線。

一、此精密圓面燙金生產線具有以下特點：

1．控制器采用PLC可編程控制及光電感應控制，精確度高，整機穩定性能超好。

2．氣動升降式驅動，速度比較快；穩定性能好。
3．采用時間設置定位收放轉印紙，自動送紙、收紙，并可調節；

４．燙印頭高度高低可調； 發熱管采用環繞式導熱，使燙印膠頭溫度保持均勻。
５．采用分割器旋轉四工位定位轉印，精密結構效率顯著。

７．采用臺灣陽明光電感應器，并采用雙數定位模式，對位轉印花膜定位相當準。

８．轉印氣動結構，燙印壓力足、運行速度快；溫度、轉印時間可調。

９．燙頭升降采用導柱結構導向，精度高，運動平穩順暢。

１０．轉印燙頭前后可調功能，方便產品花膜對位調節。

１１．性能穩定，整臺機器采用PLC控制，觸摸屏操作。

１2．采用日本SMC及國內品牌氣動元件，動力暢順強勁，經久耐用。

１3．特殊減震裝置，機器運作非常平穩；

一.技術參數：

  1、轉印工位                          4個

  2、單周期                            可以

  3、持續運動                          可以

  4、項目計數                          可以

  5、速度調節                          可以

  6、各部位延時                        可以

  7、轉印速度                          800-1000印次/小時

  8、圓面面積                          ф50mmX150mm

  9、圓形產品高度                      150mm

  11、轉印直徑                         ?50mm

  13、氣缸上下可調行程                 50mm

  14、驅動                             氣動、變頻電機

  15、控制系統                         PLC控制

  16、燙印溫度                         室溫`

  17、電源電壓                         220VAC  50/60Hz

  18、發熱功率                         2.4KW

  19、氣動供應                         6bar

  20、機身外形尺寸                     1100mm X 1050mm X 1700mm

  21、重量                             約270Kg

三、機器操作安全性能：

    TYT-150M4C自動四工位圓面燙金機符合最新的工程式樣，如按要求使用絕對值得信賴。

機器裝有緊急開關：當遇到緊急事情時按下緊急開關，則機器馬上斷電?；氐狡鹗嘉恢茫斒虑樘幚砗煤笈こ鼍o急開關，便可以安全啟動恢復正常。

 四、注意事項：

 （1）、當機器需要移動或修理時，必須將電源和氣源切斷。

 （2）、當調整或換夾具時，請按步驟操作。

 （3）、增強防火意識，配備消防器材。
